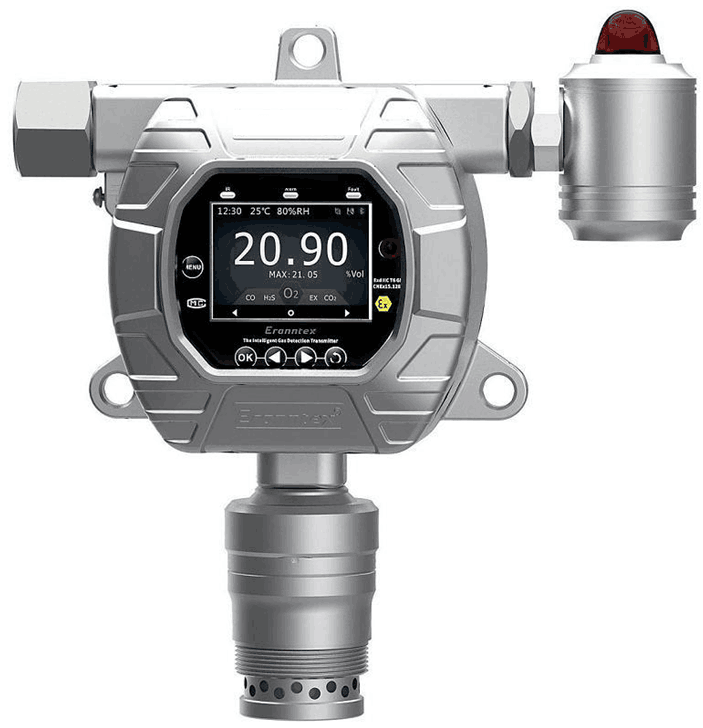

在线式复合型气体检测仪
型号:OS60Y(-Z)( Z代表4-6种气体随意组合)
OS60Y (-Z)在线式复合型气体检测仪:
OS60 Y(-Z)系列在线式复合型气体检测仪应用于:现场多种气体浓度24小时连续在线监测及温湿度的测量,现场浓度显示,超标声光报警(可选),远程信号传输。采用2.5寸高清彩屏实时显示,采用国际知名品牌的气体传感器,主要检测原理有:电化学、红外、催化燃烧、热导、PID光离子等原理的气体传感器、瑞士高精度电容式数字温湿度传感器。先进的电路设计、成熟的内核算法处理,独特的外形设计,取得了多项软件著作和外观等专利。OS60Y适用于检测管道中或受限空间、大气环境中的气体浓度;气体泄漏和各种背景气体为氮气或氧气的高浓度单一气体纯度。检测种类超过500余种。坚固耐用的防爆外壳和氟碳漆表面处理工艺适用于各种危险场所和强腐蚀性环境,耐磨损。
OS60Y (-Z)在线式复合型气体检测仪产品特点:
★可以同时检测1~6种气体,单位自由切换
单位可选:PPM、mg/m3、Vol%、LEL%、PPHM、ppb、mg/L
★多样化通讯方式
可通过有线或无线远程传输、网络传输进行实时监控;标准总线RS485(modbus-RTU)和4~20mA标准信号同时输出;可选频率输出 200-1000Hz 、Hart协议信号、1~5V输出、 无线传输(2~5公里或不限距离);兼容二次仪表、数据采集模块、PLC、DCS系统,可驱动相关设备。选配控制器可以同时监控1000台检测仪。
★红外遥控
标配红外遥控器,通过红外遥控器功能键可进行一键式操作,可实现在危险场合免开盖操作,比如:修改报警点、浓度校准、零点校准、消音、恢复出厂等功能.
★丰富的人机界面
2.5寸高清彩屏,显示实时浓度、报警、时间、温度、湿度、存储等信息;菜单界面采用高清仿真图形显示各个菜单的功能名称。
★大容量数据存储功能(容量可定制),支持多种存储方式,可选配远程无线传输功能
标配10万条数据存储容量;可选配SD卡存储功能,支持实时存储、定时存储,或只存报警浓度数据;支持本机查看、删除数据,也可通过RS485接口上传到电脑进行数据分析或打印。
★高温气体检测(选配)
选配高温采样降温过滤手柄或高温高湿预处理系统可检测1300度温度的烟气。其它温度的气体检测可订制。
★三种显示模式可切换
同时显示四种气体浓度,大字体循环显示单通道气体的浓度,实时曲线显示。
★图形化显示,以曲线形式反映一段时间内气体浓度变化走势
●数据恢复功能,如遇误操作可以选择部分或全部恢复
●可设置是否显示最大值、最小值、平均值
●高精度温湿度测量(选配)
●多种报警方式,报警时多方位立体指示报警状态
包含:3组继电器开关量输出,声光报警(可选)、显示屏视觉报警。
报警种类包含:浓度报警、欠压报警、故障报警。
●多种报警模式设置:低报警、高报警、区间报警、加权平均值报警
●误操作识别功能: 浓度校准误操作自动识别并阻止,能避免人为因素造成的不良
●零点自动跟踪,长期使用不受零点漂移影响
●目标点多级校准,保证测量的线性度和精度
●中英文界面可选择
●宽工作温度:-40~+70℃,支持温度补偿
●日志记录
记录校准日志、维修日志、故障记录、故障解决对策,传感器寿命到期提醒,下次浓度校准时间提醒功能。
●本安电路设计,防爆,具有二级防雷、防静电能力。满足国家标准,抗高强度脉冲浪涌
电流冲击。具有防反接功能。符合EMI、EMC标准。
OS60Y(-Z)在线式复合型气体检测仪技术参数:
检测气体 | 氧气、二氧化碳、有毒气体、易燃易爆类气体、VOC等气体,1~4种气体随意组合。 选配:最多可同时检测任意4~6种气体和温湿度。 | |||||
应用场合 | 石油、化工、医药、环保、烟气分析、空气治理等所有需要固定安装,在线检测气体浓度的场合。 | |||||
检测范围 | 参考附表 | |||||
分 辨 率 | 参考附表 | |||||
检测原理 | 电化学、催化燃烧、红外、热导、PID光离子等,根据气体、量程、现场环境和用户需求而定。 | |||||
传感器寿命 | 电化学原理2~3年,氧气2年或6年可选,红外原理5~10年,化燃烧3年,热导5年。 | |||||
检测精度 | ≤±2%F.S (更高精度可订制) | |||||
线 性 度 | ≤±1% | 重 复 性 | ≤±1% | 不确定度 | ≤±1% | |
响应时间 | T90≤20秒 | 恢复时间 | ≤30秒 | |||
信号输出 | 总线制RS485(RTU),选配三(四)线制4~20mA、0~20mA、1~5V、0~5V、0~10V、 无线传输 | |||||
工作环境 | 温度:-40℃~+70℃ 湿度:≤10~95%RH (常规)非凝露场合 | |||||
工作电压 | 12~30V(DC直流,单台设备的标准电源为24V,1A或大于1A 的直流开关电源) | |||||
电源参考 | 24V,2.1A 的开关电源可以带动40台有毒气体检测仪,或15台可燃、红外气体检测仪 | |||||
工作方式 | 固定式安装,在线检测,扩散式测量;也可选管道式、流通式、泵吸式测量。 | |||||
安装方式 | 管道式、壁挂式。管道式的工作压力为大气压±30%,超出范围需降压处理。 | |||||
报警方式 | 默认1路,可选3路无源触点(干节点)输出,三级报警,报警点可设置。 现场声光报警(选配)。 | |||||
连接电缆 | 4~20mA选三芯屏蔽电缆,RS485选四芯,距离超1000米时单根线径≥1.5mm; 屏蔽层接大地。 | |||||
防护等级 | IP66 防水溅和短时间雨淋 | |||||
防爆类型 | 本质安全型 | 防爆标志 | 隔爆型 ExdⅡCT6 | |||
外型尺寸 | 210×170×85mm(L×H×W) | 重 量 | 1.8Kg | |||
标准附件 | 说明书、合格证、保修卡、外箱包装 | |||||
选配项 | ||||||
打 印 机 | 选配,内置型微型打印机或外置微型无线红外打印机 | |||||
无线传输 | 可以把数据无线传输到手机、远程监控中心、监控电脑等监控设备,利用上位机在电脑上,进行数据分析、存储、打印等功能 | |||||
预处理系统 | 常温高湿预处理系统、高温高湿度预处理系统、高温高湿高粉尘预处理系统 | |||||
温度测量 | -40℃~+120℃ 精度0.3℃ | 湿度测量 | 0-100%RH 精度3 %RH | |||
功能型附件 | 连电脑监控的配件:免费上位机软件、RS485/RS232转换器、无RS232接口的笔记本电脑还需USB/RS232 转换连接线,如果要网络传输还需 TCP/IP转换器。 存储数据的配件:SD卡。 | |||||
安装型附件 | 墙壁安装支架、固定在管道上的安装支架(四分、六分管)、管道安装不锈钢螺纹焊座(需注明管道尺寸,如DN50、DN15...)、防雨罩、24VDC或220AC采样泵(采样距离10米)、真空泵(采样距离大于40米)、24V开关电源、减压阀、流量计。 |
