地下城市管道综合走廊方案

发布时间:2019-01-10 18:07:05

环境特点

1.城市综合建设于地下,主要用于容纳城市工程管线,在通风效果不佳或长期半封闭的状态下,氧含量受环境影响容易比大气中稀薄对于巡检人员来说,。缺氧环境一不小心则会造成意外事故发生;

2.城市污水、管廊积水坑内的污水,长期发酵,可能产生一定数量硫化氢和甲烷,日积月累,极易造成硫化氢浓度过高导致巡检人员中毒,甲烷含量过高一旦发生爆炸可能引发更严重后果;

3.地下管廊经年累月不通风,导致温度过高,水汽凝结,管廊内各种设备设施过多,信号线集结,水汽极易对设备造成腐蚀性危害;

应用介绍

地下管廊里集结各种线信号线、热力管、燃气管、电信管道、给水管道、电力管道等等,是一个多种信号与传输对象交汇的场所,为了充分保障管廊内环境安全,需要对其内部环境进行监测,以达到实时、自动监测地下管廊内的环境的目的,其重要性不言而喻。环境监测主要涉及到管廊内的温湿度、燃气泄漏、有害气体、积水监测等主要涉及到管廊内的温湿度、燃气泄露、有害气体(硫化氢、一氧化碳)检测等。通过在地下管廊配置相应的传感器及报警器,并通过通讯将监测信号传输到监控中心,二次远传到地面上的中控室(监测中心)。通过配套的综合管理软件对数据进行分析。通过软件对每个测点的地理位置、测量值或工作状态进行连续采集,如出现异常,系统会自动生成报警(声光报警、短信报警、邮件报警可选),第一时间通知到相关人员,将可能出现的险情消灭在萌芽状态,避免造成大的经济损失及影响管廊的正常工作。

系统解决方案

产品介绍

主要特点


1.高抗湿度,高抗灵敏度:专为管廊而设计,采用特殊抗高湿工艺处理和高抗湿配件,使仪表大大减少漏液率,增加传感器寿命和使用稳定性;
2.高清液晶显示屏:3.2寸液晶显示屏,可视距离15m(5.0视力)
3.操作指引指引功能:无须看说明书,操作界面带操作指引功能,减少误操作;
4.故障自动检测功能:超浓度报警、超温湿度报警、传感器寿命到期、标定周期提醒;
5.黑匣子功能:存储数据(报警记录、超浓度报警记录、操作记录)

产品参数


检测支持可燃气体及有毒气体、温湿度
工作电压12~35V DC(典型24V)
显示方式液晶显示
采样方式扩散式
安装方式壁挂式、立管式、横管式
信号传输RS485或4~20mA(温湿度只支持RS485)
防爆标志EXdⅡCT6 Gb
防护等级IP65
报警方式显示屏字符闪烁、报警继电器输出
外形尺寸196*184*93(mm)(L*W*H)
主体材料铸铝材质
执行标准GB15322.1-2003,GB3836.1-2010 GB3836.2-2010,GB3836.4-2010

案例图

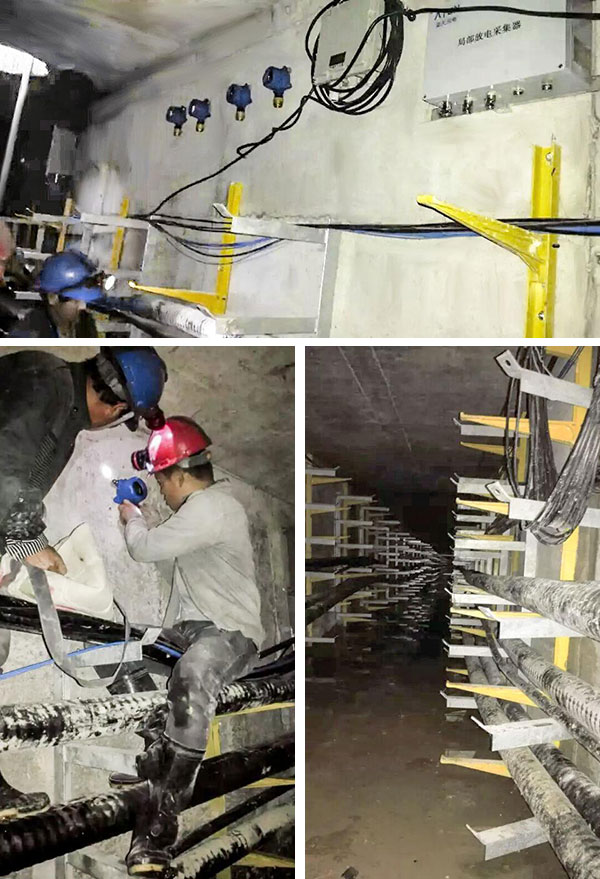

地下城市管道综合走廊方案现场安装图
