扬尘在线监测系统

发布时间:2019-03-15 10:14:57

系统概述:

扬尘在线监测系统一款可同时监测PM2.5,PM10,TSP,温度、湿度,风速,风向等参数,可扩展视频监测,污染物超标视频抓拍;超大LED显示屏,现场显示监测数据;

工业级激光传感器技术和专利的加热除湿补偿技术,在颗粒物检测中减小环境温湿度对检测结果的影响;

无眼界自有云平台,终端所得数据均能通过无线网络实时传递到数据平台,便于管控,平台还具有对数据的报警处理、记录、查询、统计、报表输出等多种功能。

该系统小型化,集成度高,适合网格化布点,广泛应用于城管、智慧城市、无线城市、建筑工地、物联网等无人值守的远程监测和评估,主要用于城市功能区扬尘监测、工业企业厂界扬尘监测、施工场界扬尘监测、社会生活扬尘监测。


系统特点:

模块化设计,配置任意组合,便于按需设定不同监测因子,适合大规模网格化布点;

无需更换采样切割器,可同时测量 PM10、PM2.5、TSP 质量浓度;

电路采用工业级嵌入式处理器,可适合严苛室外环境,工作环境温度范围(-40~70)℃;

专利颗粒物采样采用动态加热除湿技术,去除水雾对测量数据影响;

采用长寿命抗干扰采样动力系统,安静,高效;采样周期可调;

选用工业级数据传输模块,数据传输稳定可靠;系统采用双通道通信方式,保证数据连续性;

不仅可以实现远程数据传输,也可远程读取系统状态信息,并可以实现远程控制,实现远程修改仪器参数,诊断故障;

可选配各种参数 IP 摄像头,保证夜间和视距拍摄要求,可自动抓拍,也可供用户实时查看;

现场实时数据显示:终端仪表数据更新时间可调;

超大 LED 显示屏,字体清晰可见。

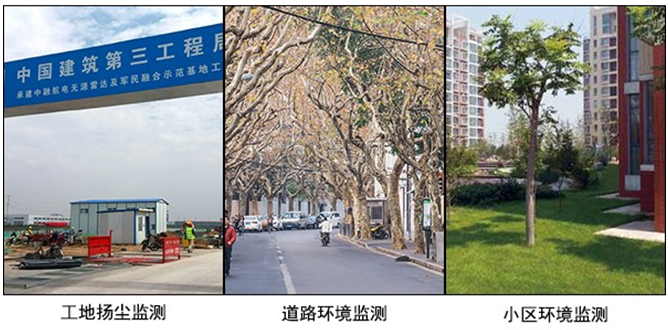

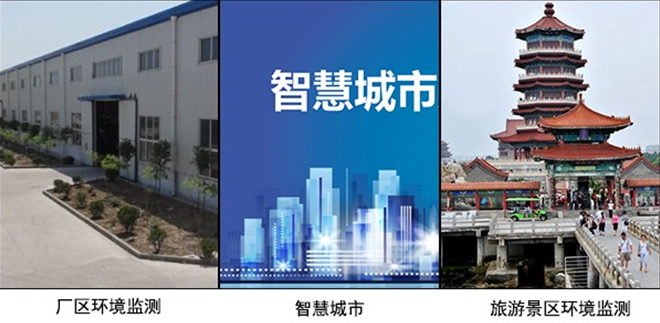

应用环境:

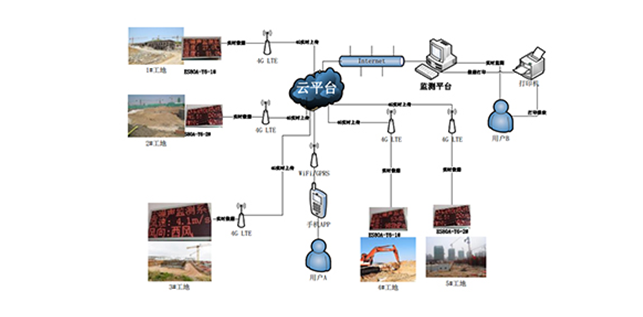

组网示意图:


系统集成:

该终端将所得数据均能通过无线网络实时传递到“无眼界云数据平台”,便于管控,平台还具有对数据的报警处理、记录、查询、统计、报表输出等多种功能。

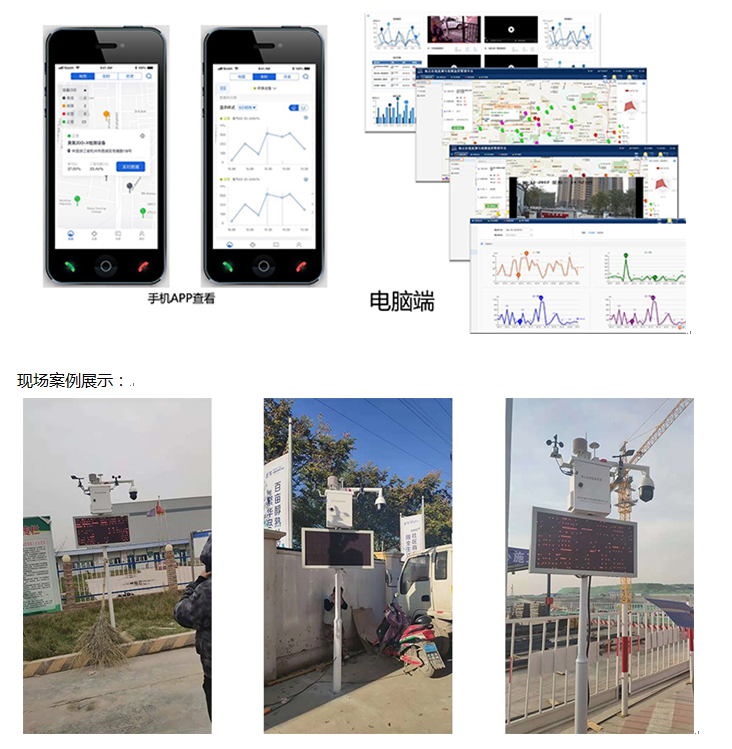

手机APP/电脑端展示展示:



技术参数



产品名称

扬尘在线监测系统

产品型号

ES80A-Y8

检测方式

泵吸式

监测参数

PM2.5、PM10、TSP(选配)风速、风向、温湿度、

大气压、噪声、视屏监控(选配)

数据传输

RS485、GPRS可选

预热时间

60

主题材质

冷轧钢板

安装方式

立柱、挂壁式可选

工作温度

-20~50

工作湿度

10%RH~99%RH

存储温度

-30~70

供电方式

AC220V/50Hz、太阳能供电可选

整机功耗

湿度小于 90%RH,整机功耗小于 20W;

湿度大于 90%RH,整机功耗小于 30W,

防护等级

IP55防水防尘

颗粒物监测参数

颗粒物主要参数

技术指标

测量范围

PM2.5(0-10)mg/m3,PM10(0-10)mg/m3

采样流量

1.3L/min,精度±3%,配旋风式物理切割器

采样时间

可调,默认五分钟

粒径

PM2.5,PM10, TSP(选配)

检测限

2ug/m3

分辨率

1ug/m3

进气口加热

根据环境湿度进行动态加热除湿

故障报警

实时显示故障报警

超标联动

可选配联动雾炮机装置



功能特点:

◆ 数据准确:工业级智能颗粒物传感器,PM2.5和PM10为激光散射原理,工业级激光光源;

◆ 云存储:可以随时查看或者下载任意时间段的全部数据;

◆ 手机端:监测站数据可以同步到手机端,随时随地了解空气状况;

◆ 自动除湿:自动物理除湿功能,减少湿度对测量精度的影响;

◆ 响应快速:数据更新时间为60S

◆ 分辨率高:PM2.5/PM10的分辨率颗粒最小直径达0.3微米;

◆ 维护量小:自动故障报警及自动修复,大大减少人工维护;

◆ 自动报警:智能识别突发污染,自动报警到手机端。

◆ 可扩展参数:可扩展多种大气参数,如H2S、VOCs等

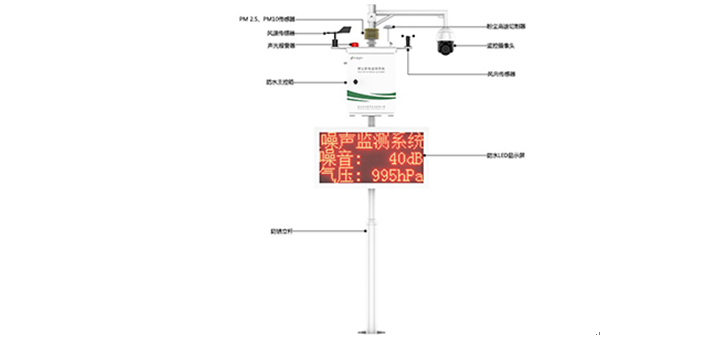

产品详情:

模块化设计,配置任意组合,便于按需设定不同监测因子,适合大规模网格化布点;

  根据可追溯的参考标准现场进行校准;

  无需更换采样切割器,可同时测量 PM10、PM2.5、TSP 质量浓度;

 电路采用工业级嵌入式处理器,可适合严苛室外环境,工作环境温度范围(-40~70)℃;

●颗粒物采样采用动态加热除湿控制控制,去除水雾对测量数据影响;

  采用长寿命抗干扰采样动力系统,安静,高效;采样周期可调;

 选用工业级数据传输模块,数据传输稳定可靠;系统采用双通道通信方式,保证数据连续性;

 不仅可以实现远程数据传输,也可远程读取系统状态信息,并可以实现远程控制,实现远程修改仪器参数,诊断故障;

  可选配各种参数 IP 摄像头,保证夜间和视距拍摄要求,可自动抓拍,也可供用户实时查看;

 现场实时数据显示:终端仪表数据更新时间可调;

  超大 LED 显示屏,字体清晰可见。

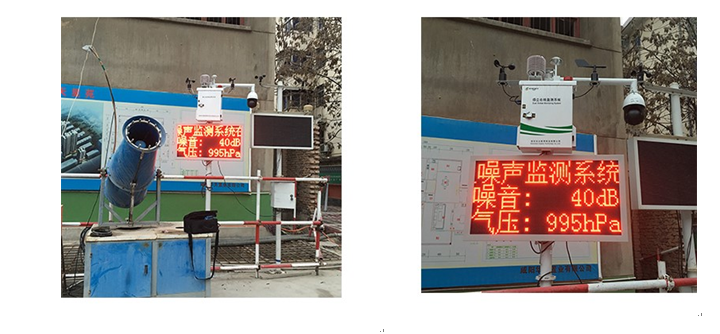

  安装方式多样,可根据现场情况选择:支架安装,挂杆安装等多种方式,任

 何一种安装方式均牢固可靠,可抵抗瞬间 12 级风力。



背景概述

随着社会经济的快速发展,我国多个地区接连出现以颗粒物(PM2.5和PM10)为特征污染物的灰霾天气,对人民群众的身体健康和社会经济发展产生影响。建筑工地扬尘污染严重威胁了空气质量,对工地的扬尘治理迫在眉睫。本平台主要适用于数字城管、智慧城市、建筑工地、垃圾场、拆迁工地、码头、产业园、社区、道路扬尘环境监测监控中心;监测的数据指标包括扬尘浓度、噪音指数以及视频画面和气象参数。本平台根据采集数据进行系统地分析,提供跨区域、全时间、多层次的数据挖掘与分析,为科学治理扬尘污染提供有效的数据支撑,为大气环境治理作出贡献。
